Configurer une Station G3

Par MrAlders0n (Ottawa) · 19 octobre 2026

La Station G3 est une station de base LoRa haute puissance dotée d’un amplificateur d’émission (PA) et d’un amplificateur de réception (LNA) externes. Des cavaliers sur la carte mère règlent leur fonctionnement. Cette page décrit la configuration propre à la G3 que nous utilisons : PA et LNA contrôlés par le micrologiciel, et environ 30 dBm (1 W) en sortie. Terminez ensuite la configuration comme répéteur ou comme observateur.

Carte : Station G3 de BQ Voyage / UnitEng avec la carte MCU ESP32-S3
Micrologiciel : MeshCore v1.17.1 ou plus récent, ou le micrologiciel d’observateur MQTT
Sortie : niveau de puissance 2 avec set tx 16, environ 30 dBm

Avant de commencer

Antenne et alimentation

Branchez l’antenne avant de mettre sous tension. Utiliser la carte sans antenne peut l’endommager définitivement. Alimentez la G3 par la prise barillet avec une source de 9 à 19 V c.c. d’au moins 25 W, ou avec une alimentation USB-C PD de 15 V. Ne dépassez jamais 19 V. Le port USB-C de la carte MCU sert uniquement aux données et ne peut pas alimenter la G3.

Vérifiez votre puissance de sortie

La G3 peut émettre plusieurs watts. 30 dBm correspond à 1 W au port d’antenne, avant les pertes de câble et le gain d’antenne. Le gain d’antenne s’ajoute à la puissance rayonnée : vérifiez les règles actuelles d’ISDE pour l’ensemble de votre installation.

  • Installez un micrologiciel pour la Station G3. Pour un répéteur, choisissez UnitEng/BQ Voyage Station G3 dans l’outil d’installation MeshCore. Pour un observateur, choisissez Station G3 (ESP32) dans l’outil d’installation de l’observateur MQTT. N’utilisez une version (2nd RF slot) que si la carte LoRa est dans le deuxième emplacement RF, ce qui n’est pas la configuration par défaut.
  • Ayez un câble de données USB-C pour la carte MCU afin d’utiliser la console.

Fonctionnement des niveaux de puissance

Avec MeshCore, nous recommandons de retirer les cavaliers PA PL1 et LNA P pour que le micrologiciel les contrôle. Le PA offre alors quatre niveaux de puissance, du niveau 1 (le plus faible) au niveau 4 (le plus élevé), réglés par le cavalier PA PL2 et radio.fem.txgain :

Cavalier PA PL2 txgain off txgain on
Retiré Niveau 1 Niveau 3
Installé Niveau 2 Niveau 4

Le niveau 4 exige une alimentation d’au moins 10 V. Une nouvelle valeur de txgain est enregistrée immédiatement, mais n’est appliquée au matériel qu’au début de la prochaine émission. D’ici là, get radio.fem.txgain peut afficher la nouvelle valeur avant que la carte ait changé de niveau.

Choisir le réglage TX

set tx règle la sortie de la puce radio SX1262, qui alimente le PA. Ce n’est pas la puissance à l’antenne. Sortie typique mesurée par le fabricant à 915 MHz, en dBm :

set tx Niveau 1 Niveau 2 Niveau 3 Niveau 4
7 (par défaut) 21,7 22,2 23,1 23,3
14 27,7 28,4 29,4 29,7
15 28,4 29,2 30,2 30,6
16 29,2 30,0 31,0 31,5
18 30,5 31,4 32,6 33,3
22 32,8 34,1 35,6 36,8

Les valeurs en gras sont les réglages que le fabricant indique pour la bande US915; elles sont toutes proches de 30 dBm. Ces valeurs sont typiques et ne constituent pas une spécification : prévoyez environ ±2 dB. Ne reprenez pas set tx 22 d’un guide générique : sur une G3, cela donne de 33 à 37 dBm.

Configuration

1. Régler les cavaliers

Mettez la G3 hors tension. Le bloc de cavaliers se trouve à côté du connecteur de la carte MCU, sur la carte mère, et porte les mentions PA PL1, PA PL2, LNA P, LNA S et EEPROM.

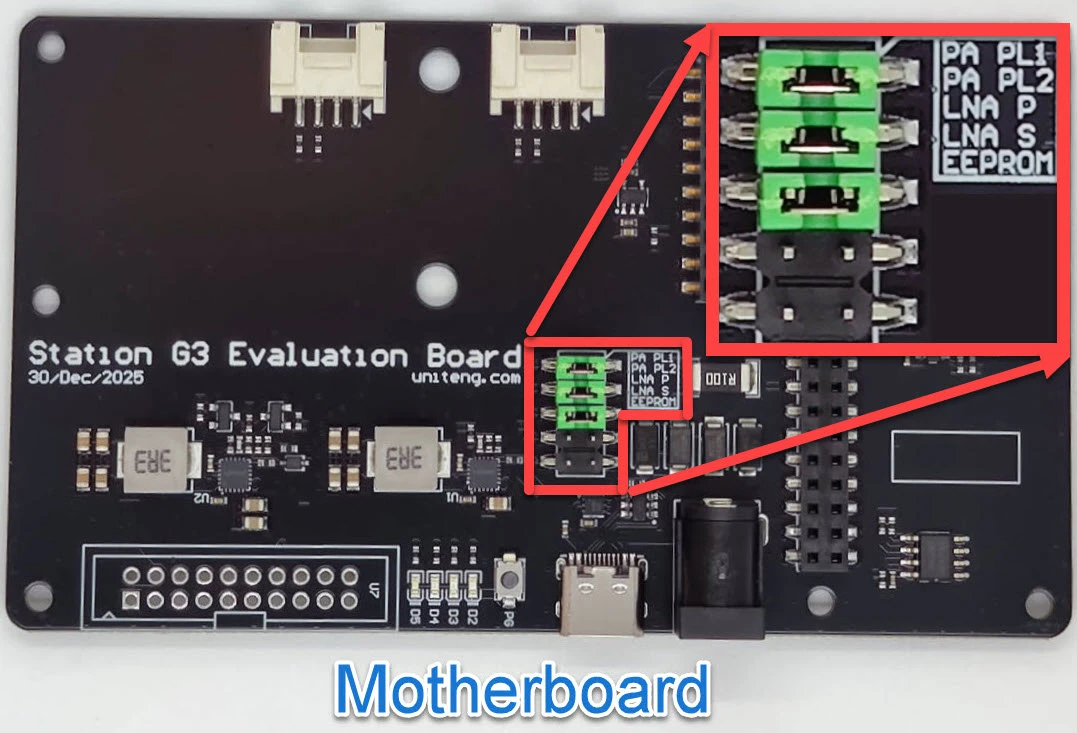

Carte mère de la Station G3 avec le bloc de cavaliers à côté du connecteur de la carte MCU; PA PL1, PA PL2 et LNA P sont installés, LNA S et EEPROM sont vides

Photo : BQ Voyage. PA PL1, PA PL2 et LNA P sont installés sur cette photo; avec MeshCore, retirez PA PL1 et LNA P.

Cavalier Réglage Pourquoi
PA PL1 Retiré Le micrologiciel le règle avec radio.fem.txgain
PA PL2 Installé txgain bascule alors entre les niveaux 2 et 4
LNA P Retiré Le micrologiciel active le LNA en réception et le coupe pendant l’émission
LNA S Retiré Réservé
EEPROM Retiré Réservé

LNA P fonctionne à l’inverse de ce qu’on pourrait croire : un cavalier installé force le LNA à l’arrêt.

Le micrologiciel ne voit pas les cavaliers

Si PA PL1 est encore installé, set radio.fem.txgain off répond OK, mais la carte reste au niveau le plus élevé. Retirez le cavalier plutôt que de compter sur la commande.

2. Régler les amplificateurs et la puissance TX

Remettez la G3 sous tension, ouvrez la console par USB et exécutez :

set radio.fem.txgain off
set radio.fem.rxgain on
set tx 16

Avec PA PL2 installé, vous obtenez le niveau 2 à environ 30 dBm. Pour un autre niveau, utilisez les tableaux ci-dessus.

radio.fem.rxgain contrôle le LNA externe de la G3. Ce réglage est distinct de radio.rxgain, qui contrôle le gain de réception de la puce radio elle-même.

Vérifier la configuration

get radio.fem.txgain
get radio.fem.rxgain
get tx

Vous devriez voir off, on et 16.

Dépannage et récupération

  • Error: unsupported : le micrologiciel n’est pas une version pour la Station G3, ou est antérieur à MeshCore v1.17.1. Réinstallez une version pour la Station G3.
  • La sortie reste élevée après txgain off : PA PL1 est encore installé.
  • Réception faible : vérifiez que LNA P est retiré et que get radio.fem.rxgain affiche on. Couper le LNA peut aider sur un site où le bruit de fond est élevé.
  • Redémarrages pendant l’émission : l’alimentation ne suffit pas. Utilisez une source d’au moins 25 W, d’au moins 10 V pour le niveau 4, ou passez à un niveau inférieur.
  • Revenir au contrôle par cavaliers seulement : mettez hors tension et réinstallez PA PL1 pour les niveaux 3 ou 4. Ne réinstallez LNA P que si vous voulez couper le LNA.

Terminer la configuration

Les réglages propres à la G3 sont terminés. Poursuivez avec la configuration du rôle de ce nœud :
